A. PROYEKSI SISTEM EROPA
Proyeksi Sistem Eropa atau Proyeksi sudut pertama adalah bagian dari Proyeksi Ortogonal, dengan tujuan agar para siswa bisa memahami teknik menggambar proyeksi dengan mengunakan sistem Eropa sesuai dengan petunjuk yang benar.
Bidang-bidang yang paling banyak dipergunakan untuk memproyeksikan suatu gambar benda adalah bidang horizontal dan bidang vertical, oleh karena itulah maka kedua bidang tersebut dinamakan sebagai bidang utama.
Bidang-bidang utama ini membagi seluruh ruang dalam empat kwadran.
- Kwadran pertama adalah Bagian ruang di atas bidang horizontal dan di depan bidang vertical.
- Kwadran kedua adalah Bagian ruang di atas bidang horizontal dan di belakang bidang vertical.
- Kwadran ketiga adalah Bagian ruang di bawah bidang horizontal dan di depan bidang vertical.
- Kwadran keempat adalah Bagian ruang bawah bidang horizontal dan di belakang bidang vertical.

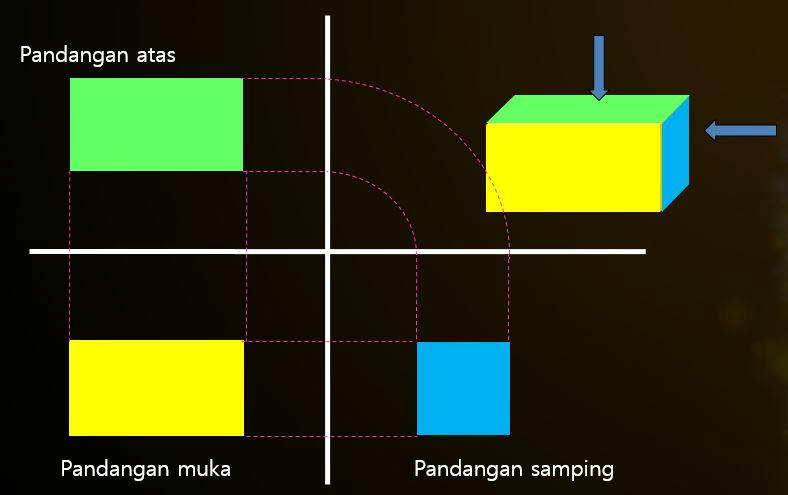

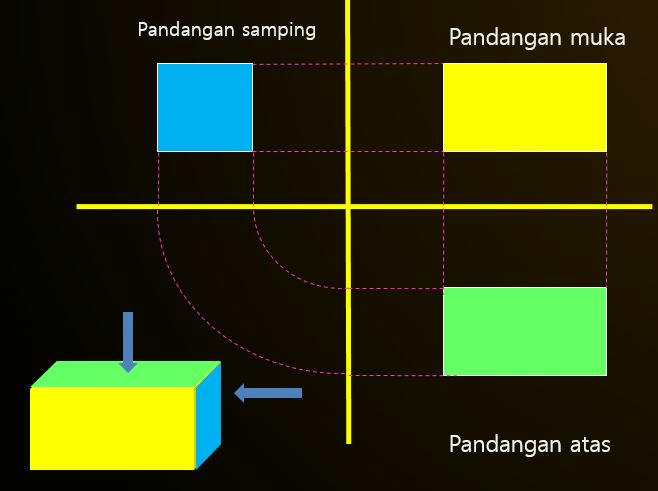

Gambar 1.1 Proyeksi Eropa
Berdasarkan bentangan bidang-bidang proyeksi tersebut.
- Pandangan depan tetap berada didepan.
- Pandangan atas berada di sebelah bawah pandangan depan.
- Pandangan samping kanan berada di sebelah kiri pandangan depan.
- Pandangan samping kiri berada di sebelah kanan pandangan depan.
- pandangan depan tetap berada didepan,
- pandangan atas berada di sebelah atas pandangan depan,
- pandangan samping kanan berada di sebelah kanan pandangan depan,
- pandangan samping kiri berada di sebelah kiri pandangan depan.
